Bi piezako brida bola-balbula: egitura-printzipioak, instalazio-arauak eta aplikazio-mugak

Fluido-sistem industrialetan tokiko hutsegite eta hautatze akats gehienak balbulen ezaugarrien azaleko ulertzetik datoz. Ingeniaritza-jartzaile askok bi piezako bola-balbulak on-off osagai arrunt gisa hartzen dituzte, beren egitura-konpromisoak, presioaren mugak eta berezko instalazio-logika alde batera utzita. Presio-erresistentzia ez duten pieza bakarreko bola-balbulekin eta hiru piezako bola-balbulekin konparatuta, mantentze-kostu handiak dituztenak, bi piezako bola-balbulekin konparatuta, bi piezako bola-balbulekin konparatuta, bi piezako bola-balbulekin konparatuta, kostu-eraginkortasun orokorreko eta egitura-indarreko aplikazioetarako egonkortasun optimoa eskaintzen dute. Hala ere, bere egitura-diseinu berezia instalazioaren muga argiak eta aplikagarriak diren lan-baldintzak ditu. Gehienetan, ohiko akatsak, hala nola, isurketak, blokeatzea eta balbula-gorputzaren kalteak ez dira produktuaren kalitate-arazoek eragiten, instalazio okerrak eta lan-baldintzak ez datozenak baizik. Artikulu honek oinarrizko tutorial zatikatuak eta industria estereotipoak apurtzen ditu. Bi piezako bola-balbulen analisi sakona egiten du, egitura-esentziatik, instalazio bertikal eta horizontaletik abiatuta, funtzionamendu-jarraibide estandarrak, debekatutako aplikazio-eszenatokiak eta maiz egiten diren galderak, kanalizazioen diseinurako, landa-instalaziorako eta eguneroko mantentze-lanetarako erreferentzia praktiko eta profesionalak eskainiz.

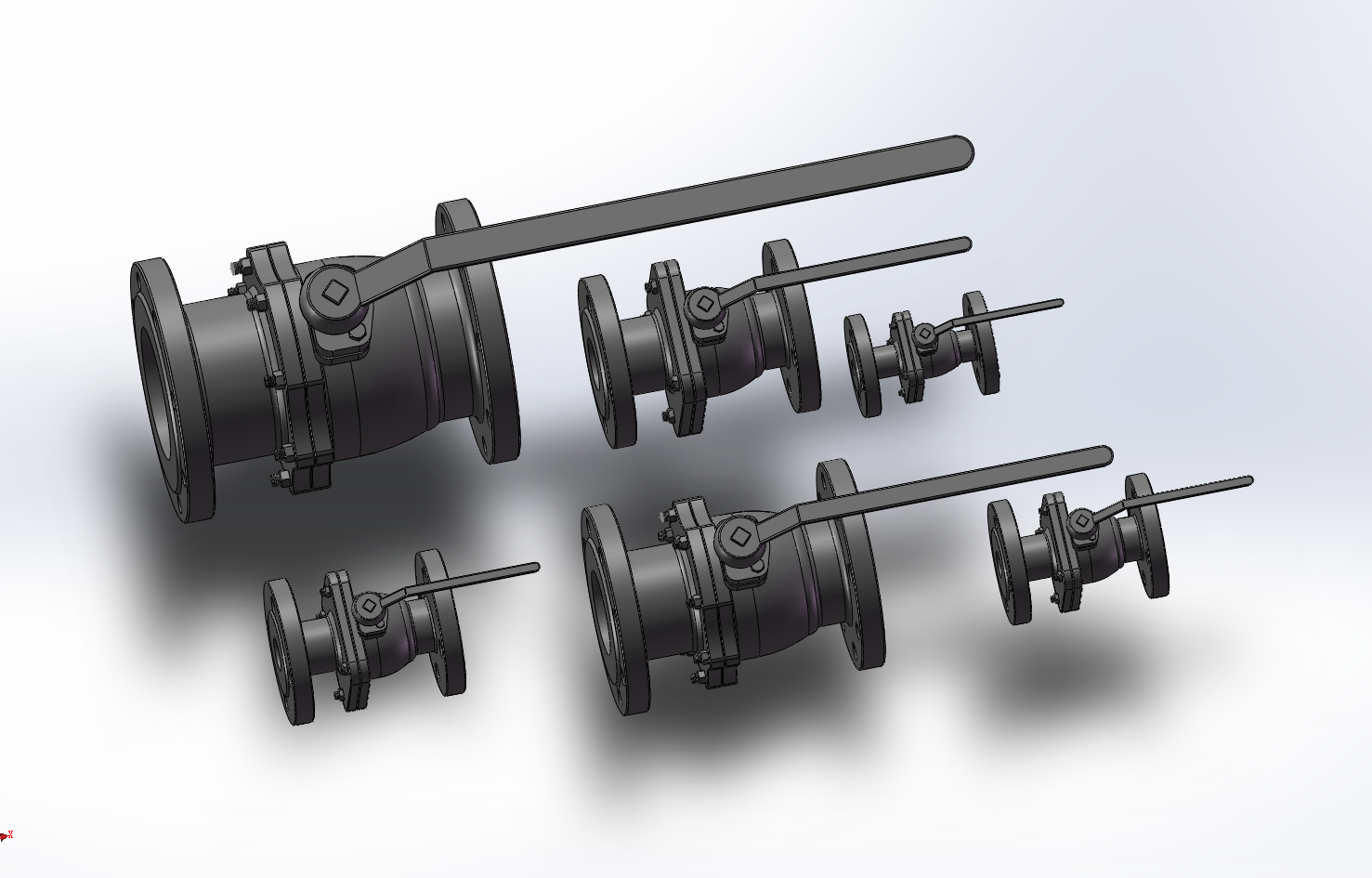

1. Zer da bi piezako brida bola-balbula?

Bi piezako bridadun bola-balbulak zatitutako bi ataleko balbula gorputza eta brida-konexio-egitura integratua ditu. Balbula-gorputz nagusi batek eta bonete batek muntatzen du, erresistentzia handiko torlojuekin lotua, eta barne-osagai zehaztasunez hornituta, bolak, balbula-eserlekuak eta zurtoina zigilatzeko multzoak barne. Pieza bakarreko eta hiru piezako bola-balbulen arteko erdiko posizioa hartzen du, ingeniaritza zibileko, industria arineko, kimiko orokorreko eta udal fluidoen sistemen ohiko balbula estandar gisa balio du. Ingeniari askok hiru bola-balbul motak nahasten dituzte beren egitura-konpromisoen ulermen sakona ez dutelako. Pieza bakarreko bola balbulak kostu baxukoak dira galdaketa-egitura integralekin, baina presioarekiko erresistentzia mugatua eta ia mantentze-gaitasunik ez dutenak. Hiru piezako bola balbulek lineako desmuntatzea eta osagaiak aldatzea onartzen dute, lan-baldintza gogoretarako aproposa, baina kostu orokor handiagoarekin. Bi piezako diseinuak ezin hobeto betetzen du merkatuaren hutsunea. Balbula zatituen estankotasun fidagarria eta egitura-zurruntasuna mantentzen ditu, balbula integralen presio-akatsa konpontzen du eta hiru piezako balbulen desmuntatze-egitura konplexua saihesten du. Ingeniaritza-kokatzeari dagokionez, ez da lan-baldintza muturreko balbula profesionala, fluido-sistema orokor gehienetarako irtenbide estandarizatu eta errentagarria baizik. Portu osoko fluxuaren diseinua hartzen du 90 graduko aldakuntza azkarrarekin eta bi norabideko zigilatzeko errendimenduarekin. Urarekin, olioarekin, ohiko gasarekin eta korrosibo ahuleko euskarriekin bateragarria da, PN16tik PN40ra bitarteko presio mailak estaltzen ditu. Funtzionamendu egonkorra eta hutsegite-tasa baxuak dituenez, oso egokia da epe luzerako etengabeko funtzionamendua eta maiz gutxiko mantentze-lanak behar dituzten kanalizazio estandarizatuetarako.

2. Bertikalki instala al daiteke bi piezako brida-balbula bat?

Bi piezako brida bola-balbulen instalazio bertikala aspaldiko gai polemikoa izan da industria eraikuntzan. Ondorio praktikoa argia da: instalazio bertikala bideragarria da, baina ez unibertsalki aplikagarria, lan-baldintzen eta instalazio-metodoen murrizketa zorrotzekin, hau da, guneko hutsunerik ahaztuenetako bat. Grabitatearen menpeko kontrol-balbuletatik desberdina da, bi piezako bola-balbulek aldez aurretik estututako balbula-eserlekuaren zigilatzea eta bola-errotazioa irekitzea eta ixtea konturatzeko. Teorian, instalazio horizontala zein bertikala egitura aldetik onargarriak dira. Hala ere, muntaketa bertikalak ezkutuko arriskuak areagotzen ditu, esate baterako, sedimentazio ertaina eta zurtoinaren estresaren desbideratzea, zigilatzeko egonkortasuna eta zerbitzu-bizitza zuzenean ahulduz. Instalazio bertikalak ezin hobeto funtzionatzen du euskarri garbietarako, ur purua, ur garbia eta ohiko gasa tenperatura normalean eta presio baxuan, funtzionamenduaren egonkortasunean eraginik gabe. Sedimentua, partikula solidoak, biskositate handia edo kristalizazio erraza duten euskarrietarako, ez da gomendatzen instalazio bertikala. Zikintasunak etengabe finkatuko dira balbula gorputz bertikalaren behealdean, doitasun-balbularen eserlekuaren gainazala jantzita eta bola traba, mikro-ihesak eta aldaketarik gabeko aldaketa eraginez - horizontalean instalatutako balbuletan oso gutxitan ikusten diren arazoak. Horrez gain, instalazio bertikalerako arau hautsezin bat dago: balbula-zurtoina ez da inoiz beherantz muntatu behar. Esku bolanteek eta eragingailuek gora edo alboetara begira egon behar dute. Beheranzko instalazioak hondarrak eta ezpurutasunak pilatzea eragiten du zurtoinaren ontziratzeko eremuan, pixkanaka-pixkanaka korrosioa, kanpoko ihesak eta ezkutuko arrisku konpongaitzak eraginez.

3. Bi piezako brida bola-balbulen oinarrizko instalazio-jarraibideak

Azken faseko balbulen hutsegiteen % 80 baino gehiago kalitate-akatsen ordez instalazio ez-estandarrak dira. Instalazio profesionala kanalizazioaren tentsioa, zigilatzeko desbideratzea eta eragin ertaineko arriskuak kentzean oinarritzen da, torloju-zuloak eta torlojuak finkatzeko besterik gabe lerrokatu beharrean. Honako hauek eremuan egiaztatutako oinarrizko funtzionamendu-jarraibideak dira.

3.1 Ezkutuko urradura saihesteko kanalizazioaren aurretratamendua

Ondo garbitu eta garbitu hodi osoa instalatu aurretik, soldadura-zepa, herdoila, mozketa-hondakinak eta beste partikula gogor batzuk kentzeko. Bi piezako bola-balbulen balbula-eserlekuak doitasun handiko ispilu zigilatzeko egitura hartzen du. Ezpurutasun gogor txikiek marradura itzulezinak eta mikro-ihes iraunkorrak eragingo dituzte, balbula berrien epe laburreko porrotaren kausa nagusia.

3.2 Zero-tentsioko brida lerrokatzea

Inoiz ez tiratu edo estutu behartuta hodiak brida-zuloak lerrokatzeko. Bi piezako balbula-gorputz zurrunak tentsio behartupean mikrodeformatzeko joera du. Sistemaren presioa aldatzen denean, deformatutako balbularen gorputzak zigilatzeko hutsegitea edo are pitzadura jasango du. Ziurtatu briden gainazalen egokitze naturala eta zentralatutako juntak jartzea presio uniformea ​​lortzeko.

3.3 Torlojuen estutze diagonala eta pixkanaka

Lotu brida-torlojuak diagonalean eta hainbat fasetan alde bat guztiz estutu beharrean. Konpresio asimetrikoak juntagailuen tentsio desorekatua eta mikro brida deformazioa eragiten du, tokian tokiko arazo arrunt bat dakar: presio baxuan isurketarik ez baina presio altuan isurketa nabaria.

3.4 Denbora osoko presio-proba instalatu ondoren

Ez jarri balbula funtzionamendu formalean instalatu eta berehala. Egin presio-probak guztiz irekita eta guztiz itxita dauden egoeretan, zigilatzeko errendimendua egiaztatzeko eta blokeatuta dauden edo estresak eragindako akatsak dauden egiaztatzeko, aldez aurretik arrisku potentzialak ezabatuz.

3.5 Eragiketa eta Mantentze-espazio nahikoa erreserbatu

Erreserbatu nahikoa tarte balbula-zutoinetan, esku-gurpiletan eta eragingailu elektriko edo pneumatikoen inguruan. Blokeatutako espazioak eguneroko aldaketaren funtzionamendua eta geroago ohiko mantentze-lanak oztopatuko ditu.

4. Erabat debekatuta dagoen instalazio-eszenatokiak

Bi piezako brida bola balbulek egonkortasun unibertsala eta kostu abantailak dituzten arren, berezko egiturazko mugak dituzte. Eszenatoki zehatzetan desegoki aplikatzeak higadura itzulezina eta segurtasun arrisku potentzialak ekarriko ditu, ingeniaritza-tabu argiak direnak.

4.1 Maiz mantentze-lanak behar dituzten etengabeko ekoizpen-lerroak

Bi piezako torloju-egiturak ezin du barneko higadura-piezen lineako ordezkapena onartzen. Balbula-eserlekuak edo zigiluak higatzen direnean, balbula osoa kendu eta hoditeria deskonektatu behar da mantentze-lanetarako. Ez da aplikagarria 24 orduko etengabeko ekoizpen-eszenatokietan garbiketa erregularra eta piezak ordezkatzea eskatzen dutenak, non hiru piezako bola-balbulak diren aukera bideragarri bakarra.

4.2 Partikula, kristalino edo biskositate handiko euskarriekin lan-baldintzak

Desmuntatze eta garbiketa azkarra onartzen duten hiru piezako balbulek ez bezala, bi piezako balbulak ezin dira erraz desmuntatu barne-gordailuak garbitzeko. Euskarri ezpuruekin epe luzeko funtzionamenduak zigilatzeko gainazaleko urradura etengabea eta bola trabatzea eragingo du, hutsegite probabilitatea nabarmen handituz.

4.3 Ur-jaupa larria duten kanalizazioak eta presio-fluktuazio sarriekin

Bi pieza zatitutako egiturak talkaren erresistentzia txikiagoa du balbula integralekin eta hiru piezako balbula indartuekin alderatuta. Errepikaturiko kolpeak eta presio aldaketa zorrotzek lotzeko torlojuak askatuko dituzte eta zigilatzeko aurre-estu indarra murriztuko dute, isurketa ertain iraunkorra eraginez.

4.4 Epe luzerako throttling araudia

Bi piezako bridadun bola balbulak zorrozki pizteko eta itzaltzeko kontrolerako diseinatuta daude, ez uzteko zerbitzurako. Epe luzerako erdi irekitako funtzionamenduak abiadura handiko ertaineko urraketa eragingo du balbula-eserlekuan, ispiluaren zigilatzeko geruza azkar jantzita eta ihes itzulezina eragingo du. Berehalako emaria doitzea bakarrik ahalbidetzen du, ez etengabeko strottling.

4.5 Ez-ohiko instalazioa leherketa-froga agertokietan

Euskarri sukoi eta lehergarrietarako, estatikoak kentzeko gailuak baztertzeak edo zurtoinak beherantz instalatzeak metaketa estatikoa eta metaketa ertainak eragingo ditu, leherketa eta sute arrisku larriak ekarriz.5. Bi piezari buruzko maiz egiten diren galderak

5. Bi piezako brida bola-balbularen instalazioari buruzko maiz egiten diren galderak

Q1: Zein instalazio-metodok bizitza luzeagoa eskaintzen du, bertikala edo horizontala?

Ezpurutasunik gabeko euskarri garbietarako, instalazio-jarrerak eragin txikia du zerbitzu-bizitzan. Sedimentuak jasaten dituzten euskarrietarako, instalazio horizontala askoz egonkorragoa da. Eraginkortasunez saihesten du barneko ezpurutasunen depositua eta zigilatzeko gainazaleko higadura murrizten du, lan-baldintza konplexuetarako hobetsitako irtenbidea bihurtuz.

Q2: Zergatik balbulak presio altuan soilik isurtzen dira baina ez presio baxuan instalatu ondoren?

Horrelako hutsegiteen % 90 baino gehiago torlojuen estutze irregularrek, juntagailuen desplazamenduak eta askatu gabeko kanalizazioaren tentsioak eragiten dituzte. Egitura-desbideratzeak hutsalak dira presio baxuan, baina presio altuan areagotu egiten dira, zigilatzeko hutsegitea eragiten du. Arazoa konpon daiteke torlojuak diagonalean berriro lotu eta kanalizazioko tentsioa kenduz.

Q3: Bi piezako bola-balbulak bat etor daitezke eragingailu automatikoekin?

Bai. Plataforma handiko bi piezako bridadun bola balbulak guztiz bateragarriak dira eragingailu elektriko eta pneumatikoekin. Urruneko kontrol automatikoa onartzen dute eta fluido-hodi automatizatuetarako aukera errentagarriak dira.

4.G.: Zerk eragiten du instalatu berri diren balbulen blokeatzea?

Ohiko arrazoiak honako hauek dira: hodiaren ezpurutasunengatik gainazaleko marradurak zigilatzea, brida behartutako lerrokadurak eragindako mikro-deformazioa eta presioa arintzeko probako funtzionamendu eza. Instalazio akats tipikoak dira produktuaren kalitate arazoak baino.

Q5: Nola aukeratu bi piezako eta hiru piezako brida bola balbulen artean?

Hautatu bi piezako bola-balbulak mantentze-maiztasun baxuko lan-baldintzetarako eta kostu-kontrolerako eskakizunetarako. Aukeratu hiru piezako bola-balbulak ingurune korrosibo gogorretan, erraz zikintzen diren euskarrietarako eta lineako mantentze-lanak behar dituzten etengabeko ekoizpen-sistemetarako. Ez dago erabateko nagusitasunik bien artean, eszenatokietan oinarritutako egokitasuna soilik.

Ondorioa

Bi piezako brida bola-balbulen oinarrizko ingeniaritza-balioa industria-fluidoen eszenatoki orokor gehienetara moldagarritasun bikainean datza. Egitura egonkorrarekin, errendimendu helduarekin eta kostu kontrolagarriekin, industria-hodibide modernoen oinarrizko osagai bihurtu dira. Balbulen hutsegite gehienak lan-baldintzen ez-egoera eta instalazio ez-estandarrari egozten zaizkio, produktuaren berezko akatsei baino. Egitura-konpromisoak, instalazio-mugak eta aplikazio-tabuak ondo ezagutzeak ingeniariei instalazio-akats estereotipatuak saihesten laguntzen die, epe luzerako egonkortasun operatiboa maximizatzen, mantentze-kostu orokorrak murrizten eta, azkenik, sistema industrial fluidoen funtzionamendu segurua, eraginkorra eta iraunkorra lortzen laguntzen du.
