ANSI B16.5 soldadura lepoko brida

DIYE VALVE ANSI B16.5 Weld Neck Flange bakoitzak proba zorrotzak egiten ditu, dimentsio-ikuskapena, materialaren egiaztapena, ultrasoinu-probak eta presio-probak barne, ANSI B16.5 eta nazioarteko kalitate-arauak betetzea bermatuz. Bertikalki integratutako ekoizpen-prozesuak, lehengaietatik hasi eta amaitutako produktuetaraino, produktuen kalitate koherentea, trazabilitatea eta errendimendu fidagarria bermatzen ditu hainbat aplikazio kritikotan.

Diseinua eta Egitura

1. Arauak betetzea: ANSI/ASME B16.5 estandarrak guztiz betetzen ditu, 150 eta 2500 bitarteko presio-kalifikazioak eta 1/2 hazbetetik 24 hazbeteko diametro nominalak (NPS) barne hartzen ditu, diametro handiko diseinu pertsonalizatuetarako laguntzarekin.

2. Forjatutako Eraikuntza Integrala: ANSI B16.5 Weld Neck Flangek trantsizio arku leun batekin lepo luze eta konikodun diseinu luzea dute, kalitate handiko Amerikako material estandarrekin forjatua, A105 karbono altzairua, F304/F316L altzairu herdoilgaitza eta aleazio altzairua barne.

3. Zehaztasun-zigilatzeko gainazalak: Altxatutako aurpegi estandarra (RF), eraztun-junturaren aurpegia (RJ) eta aurpegi zakarra (MFM) CNC mekanizazioarekin mekanizatzen dira, junta estua eta ihesik gabeko errendimendua bermatzeko.

4. Butt Weld Connection: Tutuetara sartze osoko ipurdia soldatzeko diseinatua, tentsio-transferentzia ezin hobea bermatuz eta tentsio-kontzentrazioa ezabatuz hubaren behealdean.

Funtsezko abantailak

1. Tenperatura eta Presio Erresistentzia paregabea: Ziklo termiko gogorrak, presio altuak, bibrazioak eta erresistentzia termikoa jasateko bereziki diseinatuta dago, lan-ingurune zorrotzenetarako egokia.

2. Zigilatze iraunkorra: soldadura juntura sendoek eta zehaztasunez mekanizatutako zigilatzeko gainazalek mantenurik gabeko zigilu iraunkorra eskaintzen dute, funtsezkoa ingurune arriskutsu eta toxikoetarako.

3. Goi-mailako zurruntasun estrukturala: ANSI B16.5 Weld Neck Flanges lepo altuko diseinuak zurruntasun bikaina, deformazioarekiko erresistentzia eta nekearekiko erresistentzia eskaintzen ditu, karga ziklikoaren pean zerbitzu-bizitza luzea bermatuz.

4. Ikuskagarriak eta fidagarriak: sartze osoko soldadurek proba ez-suntsitzaileak (NDT) ahalbidetzen dituzte, produktuaren kalitateak industriako estandar zorrotzak betetzen dituela bermatuz.

5. Zehaztapen integralak eta hornikuntza egonkorra: barneko ekoizpenak inbentario zabala, entrega puntuala eta bezero globalei produktu errentagarriak eskaintzeko gaitasuna bermatzen du.

Industria Aplikazioak

DIYE VALVE ANSI B16.5 Soldadura lepoko bridak produktu estandar hobetsiak dira aplikazio nagusi hauetarako:

1. Petrolioaren eta gasaren industria: hodiak, findegiak eta itsasoko plataformak.

2. Industria kimikoa: Tenperatura altuko, presio handiko eta komunikabide korrosiboen sistemak.

3. Energia Sorkuntzako Industria: Lurrun-hodiak, galdararen begiztak eta zentral elektrikoko sistema osagarriak.

4. Presio-ontziak: osotasun handiena eskatzen duten biltegiratze-tangak, erreaktoreak eta prozesu-ekipoak.

5. Osotasun handiko kanalizazioa: fluido sukoiak, lehergarriak eta oso toxikoak garraiatzeko sistemak.

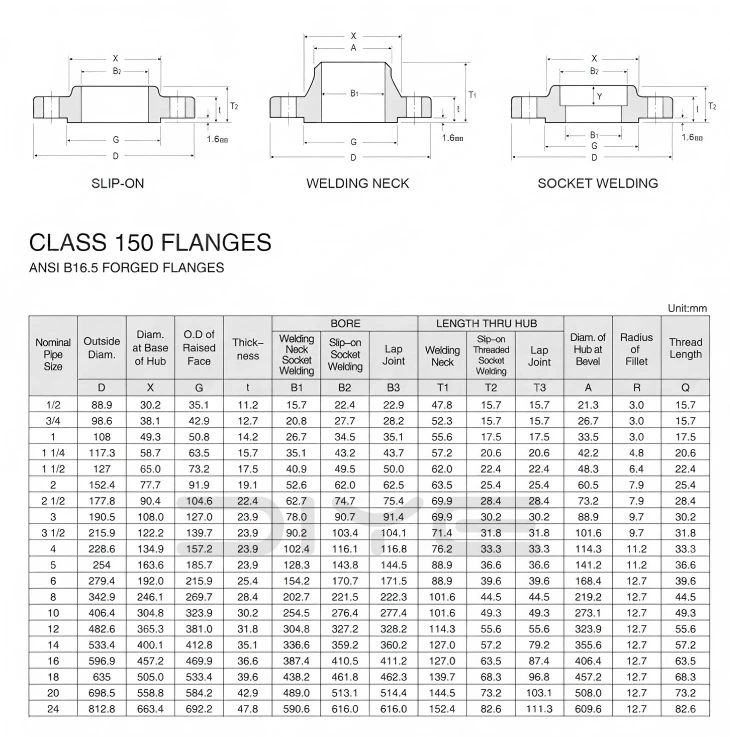

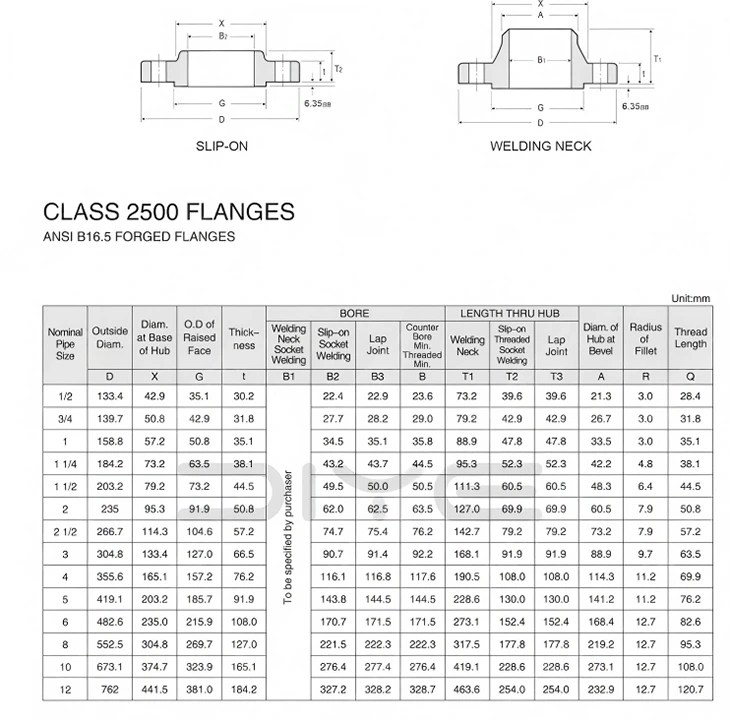

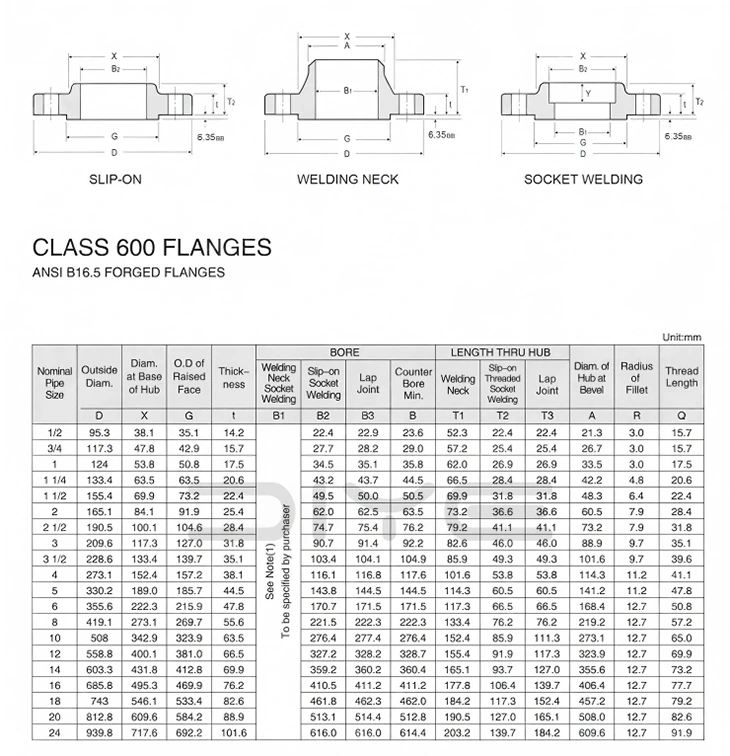

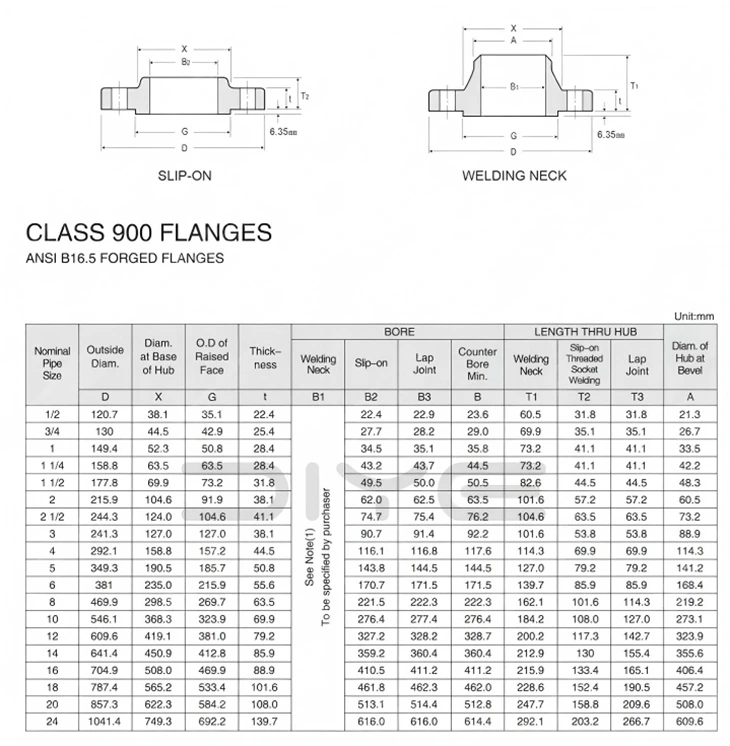

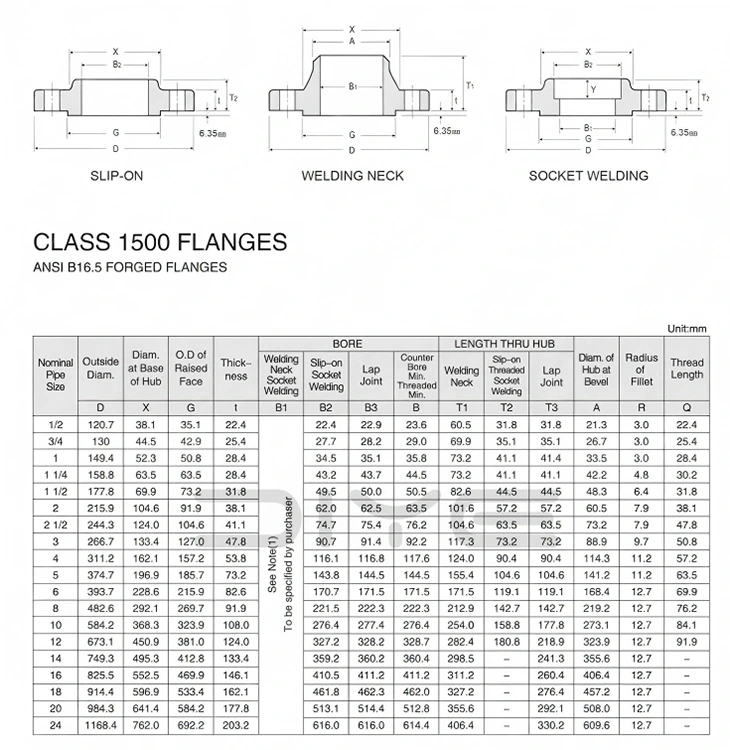

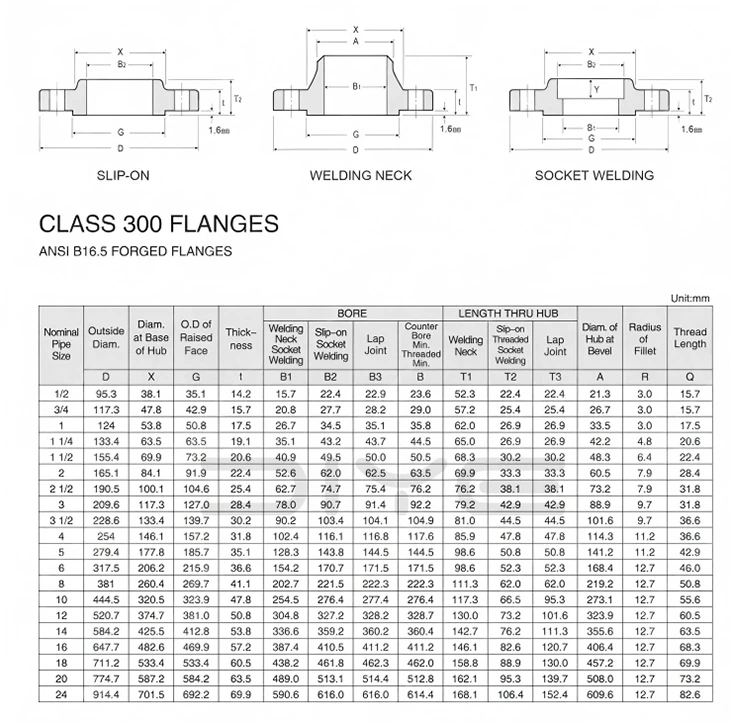

Parametro Teknikoak

Ohiko galderak

G: Amerikako brida estandarra Klasea eta Txinako PN estandarra trukatu al daitezke?

A: Ezin dira zuzenean trukatu. Klase estatubatuar presio estandarrari dagokio, hau da, PN presio nominaleko sistematik ezberdina dena. Kanpoko diametroa, torloju-zuloak eta zigilatzeko gainazaleko neurriak ez datoz bat, eta horiek nahastea eta konektatzea guztiz debekatuta dago.

G: Zer da NPS Amerikako brida estandarretan? Nola dagokio DNri?

A: NPS estatubatuar diametro nominal estandarrari (hazbete) aipatzen da. Adibidez, NPS2 = DN50. Hau erreferentziarako soilik da. Instalazioan eta eskaeran, NPS + Klasea zorrotz jarraitu behar da, eta DN-a bakarrik ezin da fidatu.

G: Zein dira WN eta SO briden arteko desberdintasunak?

A: WN lepo-soldadurako brida: lepo luzeko forjaketa, sartze osoko soldadura, tenperatura eta presio altuarekiko erresistentea, bibrazioarekiko erresistentea, kanalizazio nagusietarako, presio-ontzietarako, euskarri sukoi eta lehergarrietarako erabiltzen da;

SO leporik gabeko ipurdi-soldadurako brida: lepo motzeko tapoien soldadura, instalazio sinplea, kostu baxua, presio ertain eta baxurako, tenperatura normaletarako, prozesu arruntetarako kanalizaziorako soilik egokia.

G: Zer motatako altzairuzko hodiak erabili behar dira Amerikako brida estandarrekin?

A: Karbono altzairuak ASTM A106/A53 American estandar estandarra josturarik gabeko hodiak erabiltzen ditu; Altzairu herdoilgaitzak ASTM A312 serieko hodiak erabiltzen ditu.
