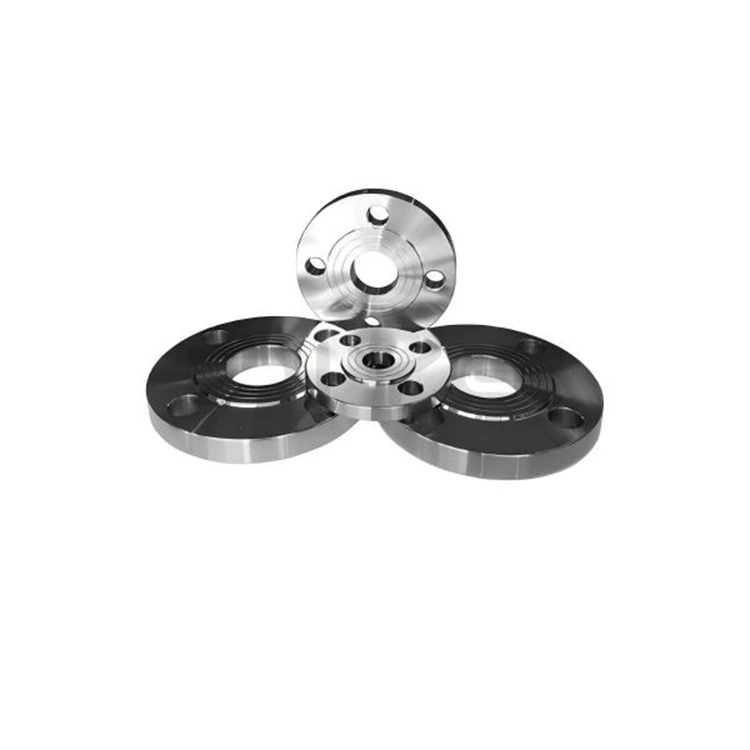

GOST 12820-80 Brida

Gure GOST 12820-80 Brida GOST oinarrizko bi sistema estandarretan oinarrituta ekoizten da, errusiar tradizionalarekin eta hurrengo belaunaldiko hodien zehaztapenekin bateragarria den sistema tekniko oso bat osatuz:

1. GOST 12820-80: presio ertain eta baxuko altzairu irristagarrietarako bereziki estandar klasikoa, PN 0.1-2.5MPa, DN10-1600rako egokia, batez ere RF/FF zigilatzeko gainazalekin hornitua, ohiko udal eta industria orokorreko hodietan oso erabilia.

2. GOST 33259-2015: estandar zaharra ordezkatzen duen maisu estandar unibertsal berria, presio-kalifikazio guztiak (PN1-250) eta brida mota guztiak barne hartzen dituena, irristagaitza, soldadura lepoa, brida soltea eta brida itsua, presio handiko eta dibertsifikatutako proiektuen beharrak asetzeko.

Oinarrizko produktuaren parametroak

1. Presioa eta Diametroa

- Presio Nominala (PN): 6 maila (PN0,1, 0,25, 0,6, 1, 1,6, 2,5), 0,1 eta 2,5 MPa bitarteko funtzionamendu-baldintzak hartzen dituena.

- Diametro nominala (DN): DN10–1600 (½"–64"), hoditeria industrial nagusien zehaztapenekin bat datorrena.

2. Zigilatzeko Azalera Mota

- Mota estandarra: RF (Raised Face, Type 02) ur-lerroarekin, zimurtasuna Ra≤3.2μm; FF (Aurpegia laua, 01 mota) brida-planoarekin batera.

- Aukerako motak: MFM (Raised Face), TG (Tongue & Groove), presio handiko/korrosiboko inguruneetarako egokiak.

3. Materialen hautaketa

Errusiako estandar nagusiak eta nazioarteko material baliokideak erabiltzen ditu, GOST 12816-80 arauarekin bat datozenak:

- Altzairu herdoilgaitza: 08X18H10 (304), 10X17H13M2T (316L), 12X18H10T (321);

- Karbono altzairua: St20, St35; Aleazio baxuko altzairua: 16Mn.

Produkzioa eta Kalitatearen Bermea

1. Produkzioaren Kontrola

- Dimentsio-zehaztasuna, kanpo-diametroa, barne-diametroa, torloju-zuloaren erdiko distantzia, lodiera eta zigilatzeko gainazaleko altuera barne, zorrozki betetzen ditu taula estandarrei;

- CNC mekanizazio eta forjatze prozesu aurreratuek produktuaren errendimendu egonkorra eta koherentzia handia bermatzen dute.

2. Kalitatearen Ikuskapena

- Elementu osoko ikuskapena: ikuskapen bisuala, dimentsio-neurketa eta 1,5 aldiz presio nominala proba hidrostatikoa;

- Ziurtagiri osoa: GOST materialaren ziurtagiria, EAC ziurtagiria eta kalitatea ikuskatzeko txostena eskaintzen dira lote bakoitzeko.

Brida mota estaldura:

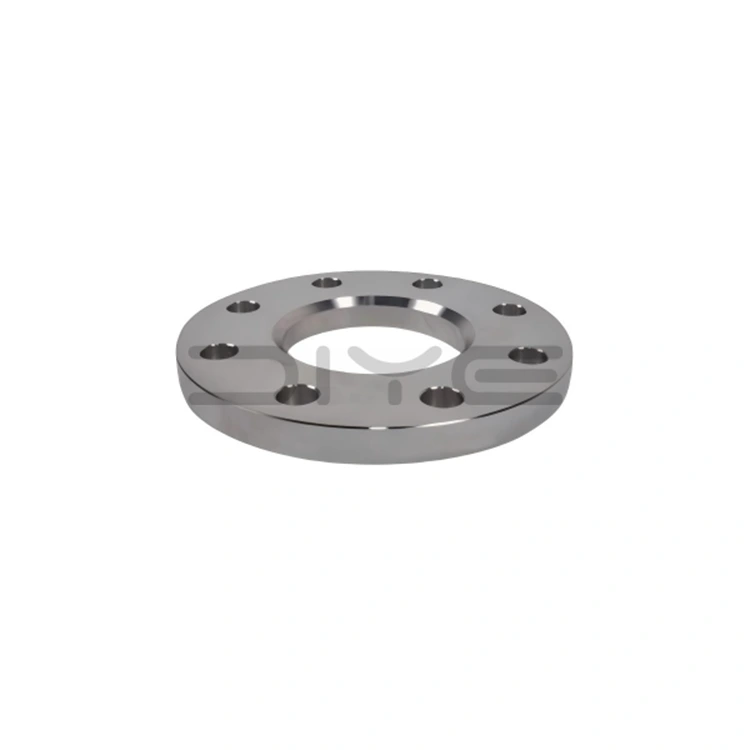

1. 01: aurpegi lauko brida (PL, GOST 12820-80 nukleo mota)

2. 02: Socket brida (SO)

3. 03: Brida soltea (LJ)

4. 04: Ipurdiko brida soltea (LJ)

5. 05: Butt flange (WN, GOST 12821-80)

6. 06: Brida itsua (BL)

Pertsonalizazioa eta laguntza zerbitzuak:

1. Pertsonalizazio ez estandarra: Tamaina, materiala eta zigilatzeko gainazala pertsonaliza daitezke proiektuaren marrazkien arabera;

2. Hornidura bakarra: GOST lokailuak eta zigiluak bat datozenak eskaintzen ditu, kontratazio-prozesua erraztuz eta bateragarritasuna bermatuz;

3. Merkatuaren moldagarritasuna: produktuek Errusiako eta CIS merkatuko estandarrak guztiz betetzen dituzte, epe luzerako proiektuetarako eta kanpo merkataritzako lankidetzarako egokiak.

DIYE VALVE GOST 12820-80 Flange-k fabrikazio profesionala, estandarrak betetzea eta kalitate fidagarria konbinatzen ditu, eta presio baxuko eta ertaineko kanalizazio-konexioetarako produktu hobetsia da Errusiako, CIS eta Erdialdeko Asiako merkatuetan. Lehenik eta behin, bezeroaren kalitatearen printzipioei eusten diegu, hornidura egonkorra eta laguntza teknikoa eskainiz gure bazkide globalei.

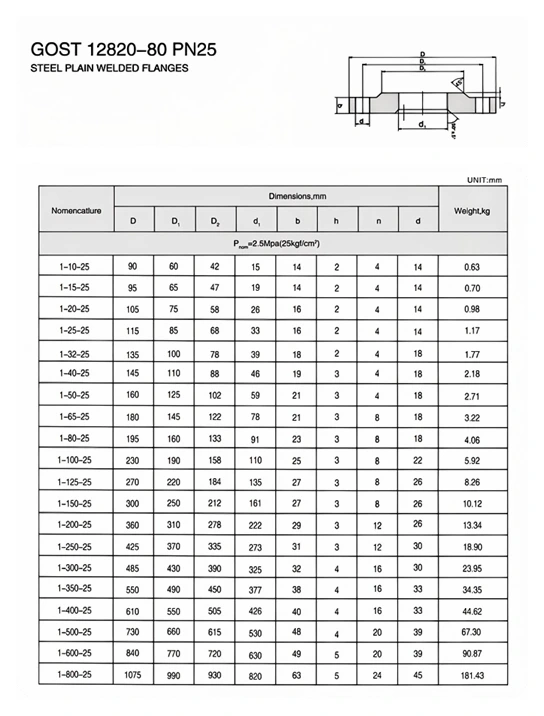

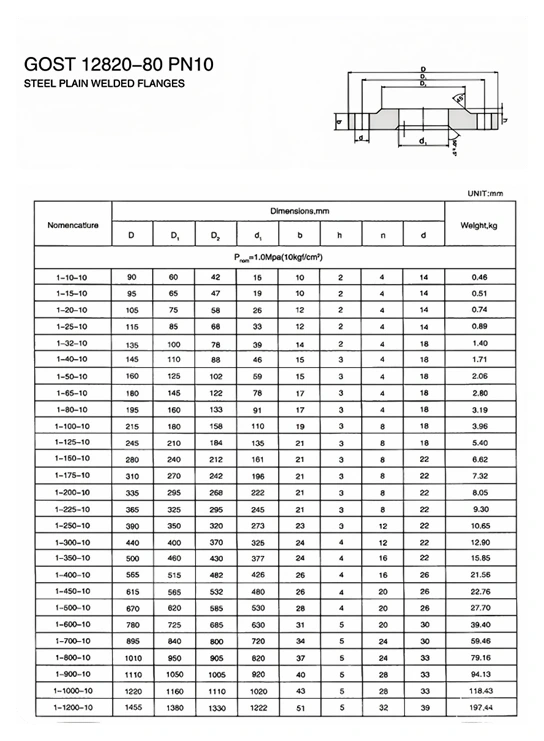

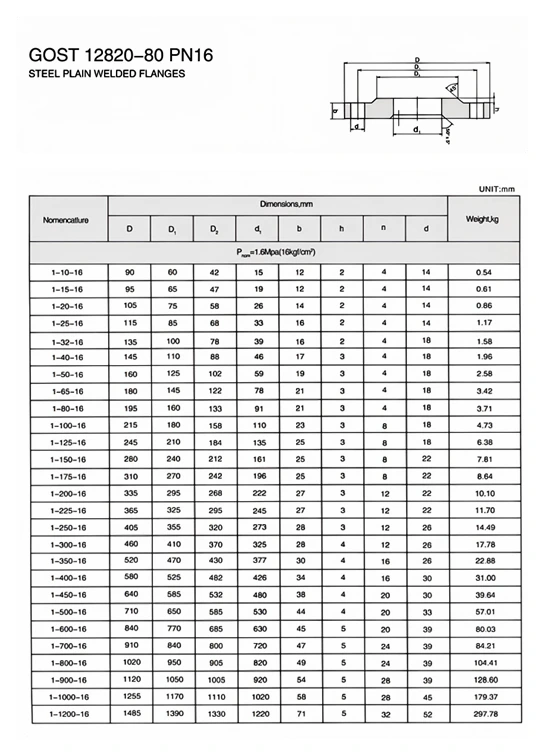

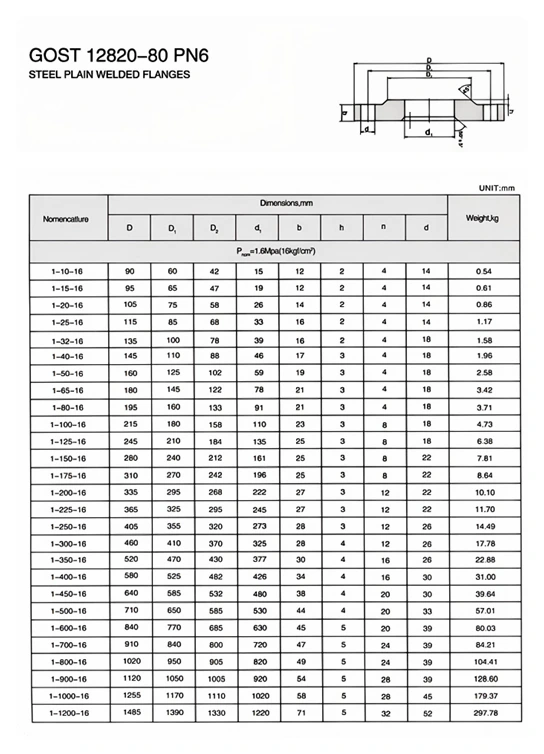

Zehaztapen Teknikoak

Ohiko galderak

G: Zeintzuk dira GOST 12820-80 Bridaren oinarrizko estandar arruntak?

A: GOST 12820-80 estandar zahar klasiko bat da, presio ertain eta baxuko altzairu irristagarrietan espezializatua; GOST 33259-2015 maisu-arau orokorraren bertsio berria da, sistema zaharra guztiz ordezkatzen duena, presio-maila guztiak eta brida mota guztiak estaltzen dituena, eta Errusiako enpresa modernoekin eta EAC ziurtagiri-proiektuekin ainguratzen da.

G: Bi estandarrak ordezkatu eta elkarrenganatu al daitezke?

A: Tamaina konbentzionalak bateragarriak dira, baina presio handiko, zigilatzeko azalera, hormaren lodiera eta torlojuaren parametroetarako, GOST 33259-2015 nagusituko da; GOST 12820-80 ekipamendu zaharreko mantentze-lanetarako erabil daiteke, eta 2015eko estandar berria eraikuntza proiektu berrietarako ezarri behar da.

G: Nola aukeratu GOST slip-on bridak eta soldadura lepoko briden artean?

A: GOST 12820-80 slip-on bridak egokiak dira tenperatura normaletarako, presio ertaineko eta baxurako, ur-hornidura orokorrerako eta drainatze/prozesuko hodietarako; GOST 33259-2015 soldadura lepoko bridak tenperatura altuko eta presio handiko erresistenteak dira, bibrazioen aurkakoak, eta petrolio eta gas, industria kimiko, lurrun nagusietarako eta arrisku handiko beste hodietarako erabiltzen dira.

G: Zeintzuk dira GOST 12820-80 Bridak zigilatzeko gainazal mota arruntak?

A: RF (Raised Face, erabiliena), FF (Flat Face), MFM (Male-Eme Face), TG (Tongue and Groove Face), RJ (Ring Joint Face, estandar berriaren goi-mailako konfigurazioa, tenperatura altuko eta presio handiko metal zigilatzeari eskainia).

G: Zein kanalizazio eta torloju daude GOST 12820-80 Bridak?

A: GOST altzairuzko hodi estandarrekin eta GOST torloju eta azkoin bereziekin bat dator. Juntagailuak GOST gomazko junta estandarretatik, espiral zirrikituak eta metalezko eraztun-juntaetatik aukeratzen dira. Bat-etortze-multzo osoak ihesak saihesten ditu.
