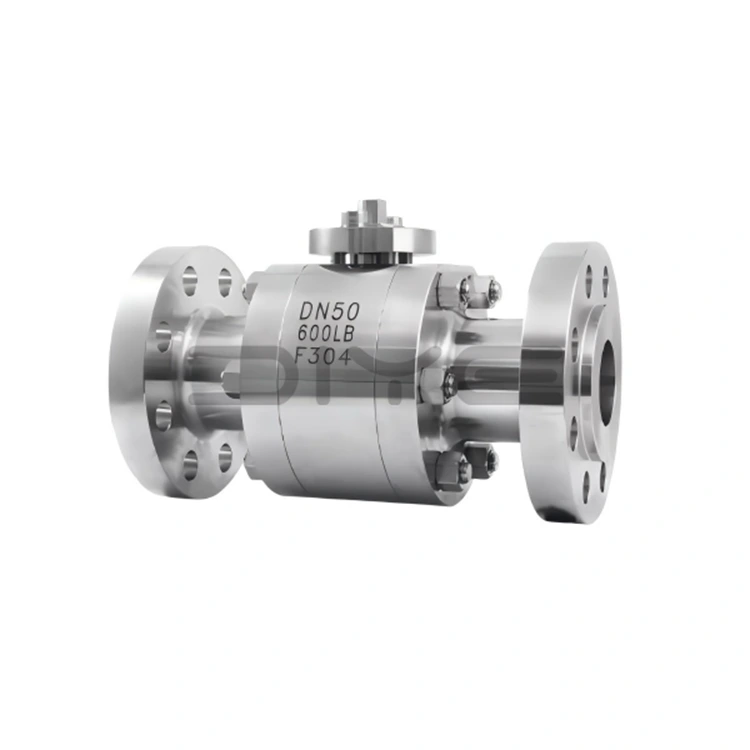

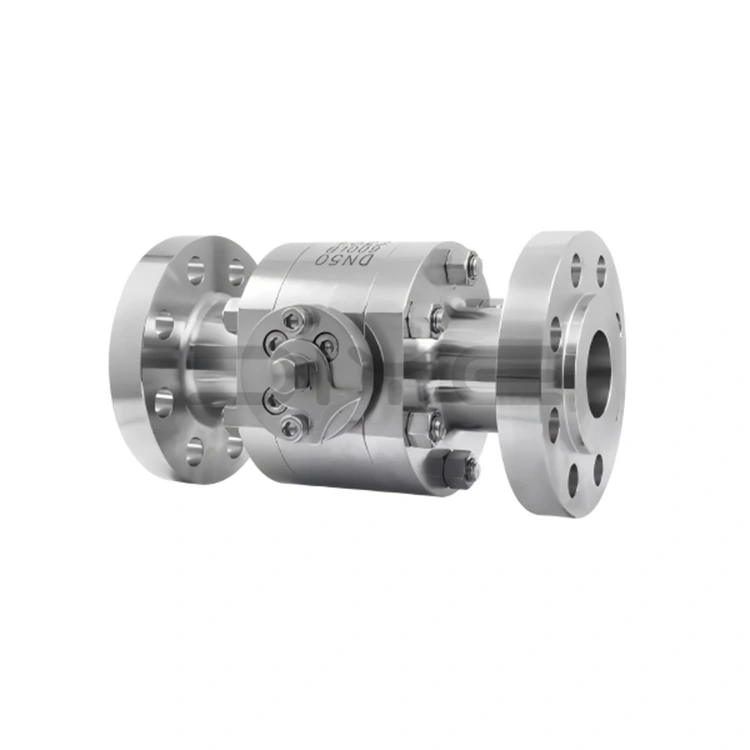

Altzairu forjatua Presio handiko bola-balbula

DIYE VALVE-ren Forjatutako Altzairuzko Presio Handiko Bridadun Bola Balbula seriea etxeko eta nazioarteko hainbat estandarren arabera diseinatu, fabrikatu eta probatu da, produktuaren errendimenduak ingeniaritza globalaren beharrak betetzen dituela ziurtatzeko.

- Diseinu eta fabrikazio estandarrak: GB/T 12237, API 608, ISO 17292, EN 1983:2013

- Brida konexio estandarrak: JB/T79.1~79.4, ANSI B16.5, GB/T 9113

- Egitura-luzera-arauak: ASME B16.10

- Proba-arauak: GB/T 13927, ISO 5208

Diametro nominal estandarrak: DN10~DN300 (1/4"~12"), presio-kalifikazioak: Klase 150~Class 600 (PN10~PN100); Presio handiko presio pertsonalizatu gabeko zehaztapen estandarrak, esate baterako, 2500LB eta PN400 eskuragarri daude, eta diametro nominalak bezeroen marrazkien arabera doitu daitezke presio handiko kanalizazioen eskakizunetara egokitzeko.

Oinarrizko produktuaren abantailak

1. Kalitate handiko material forjatuak, errendimendu egonkorra

Presio handiko altzairuzko bola balbula forjatuaren material nagusia kalitate handiko altzairu forjatua da, hainbat lan baldintza gogoretarako egokia, zehazki honako hau:

- Karbonozko altzairuzko forjaketak (WCB/A216-WCB): Egitura-erresistentzia handia, ohiko presio-baldintza ez-korrosiboetarako egokiak (adibidez, industria-olio eta gasbide arruntetarako).

- Altzairu herdoilgaitzezko forjadurak (F304/F316L): 304 materiala korrosio leunarekiko erresistentea da, presio handiko produktu kimiko orokorretarako, uraren tratamendurako eta beste baldintza batzuetarako egokia; 316L materialak, molibdeno erantsiarekin, korrosioarekiko erresistentzia eta oxidazioarekiko erresistentzia nabarmen hobetzen ditu, ingurune oso korrosiboetarako egokia, hala nola azidoak, alkaliak, sufrea duten euskarriak eta itsasoko uretarako. Presio handiko baldintza korrosiboetan bere zerbitzu-bizitza karbono altzairuzko bola-balbulen ohikoena baino 3-5 aldiz handiagoa da.

- Altzairu forjatu bereziak (adibidez, 35CrMoA): Presio handiko muturreko eta lan-baldintza berezietarako pertsonalizatuak, material euskarri fidagarria eskainiz.

2. Errendimendu handiko osagarriak, seguruak eta iraunkorrak

Forjatutako Altzairuzko Presio Handiko Brida Balbularako osagarri guztiak presio handiko material espezializatuez eginak daude, balbularen egonkortasun eta segurtasun orokorra bermatuz:

- Balbula-zurtoina: 2Cr13/A246-416 bezalako higadura-erresistenteak eta korrosioarekiko erresistenteak diren forjatuz egina, gainazal nitruratuzko tratamenduarekin, bihurdura-erresistentzia bikaina eskaintzen duena. Behean muntatutako diseinuak atzeko zigiluaren egitura duen balbula-zutoina erortzea eta komunikabideen ihesa saihesten du.

- Torlojuak: Erabili 35CrMoA/A193-B7 presio handiko torloju espezializatuak, indar handiko eta soltearen aurkako propietateak eskaintzen dituztenak, presio handiko baldintzetarako egokiak.

- Zigiluak: presio handiko material espezializatuez eginak, hala nola PTFE, PPL eta fluororubber. Modelo batzuek metalezko zigilu gogorra + zigilu osagarri elastikoko egitura hirukoitza erabiltzen dute, non zenbat eta presioa handiagoa izan, orduan eta estuagoa izango da zigilua, norabide bikoitzeko zero isurketa lortuz eta API 6D "zero isurketa" estandarra betez.

3. Egitura zientifikoa, Egokigarritasun Zabala

Funtzionamendu-baldintzetan oinarritutako egitura-diseinu zuzenduak hartuta, altzairu forjatu-presio handiko bola-balbula egokia da hainbat eszenatokitarako:

- Bola flotagarriaren egitura: diametro txikiko balbuletarako egokia da, presio ertainean oinarritzen baita bola eta balbularen eserlekuaren artean estu egon dadin. Egitura sinplea, zigilatzea fidagarria.

- Bola Egitura Finkoa: Diametro handiko balbuletarako egokia. Baloia goiko eta beheko ardatzen bidez eusten da, irekitzean eta ixtean desplazamendua saihesten da, eragiketa-momentua murrizten du, presio altuan maiz funtzionatzeko egokia eta balbula-zurtoinaren higadura murrizten du.

- Diseinu antiestatikoa eta suaren aurkakoa: modelo batzuetan hornitua. Diseinu antiestatikoak txinparta estatikoak saihesten ditu, eta suaren aurkako diseinuak zigiluak erre ondoren metal-metal kontaktuaren bidez aldi baterako zigilatzea ahalbidetzen du, presio handiko baldintza sukoi eta lehergarrietarako egokia.

Gure Konpromisoa

Txinan fabrikatzaile eta hornitzaile profesional gisa, DIYE VALVE-k "Kalitatea lehenik, bezero gorena" filosofiari atxikitzen dio. Gure fabrikak ekoizpen eta proba sistema osoa du, prozesu osoan zehar kontrol zorrotzarekin produktuaren kalitatea bermatzeko. Laguntza tekniko profesionala eta salmenta osteko zerbitzua ere eskaintzen ditugu, eta epe luzeko lankidetza-harreman egonkorrak ezarri ditugu mundu mailako bazkideekin.

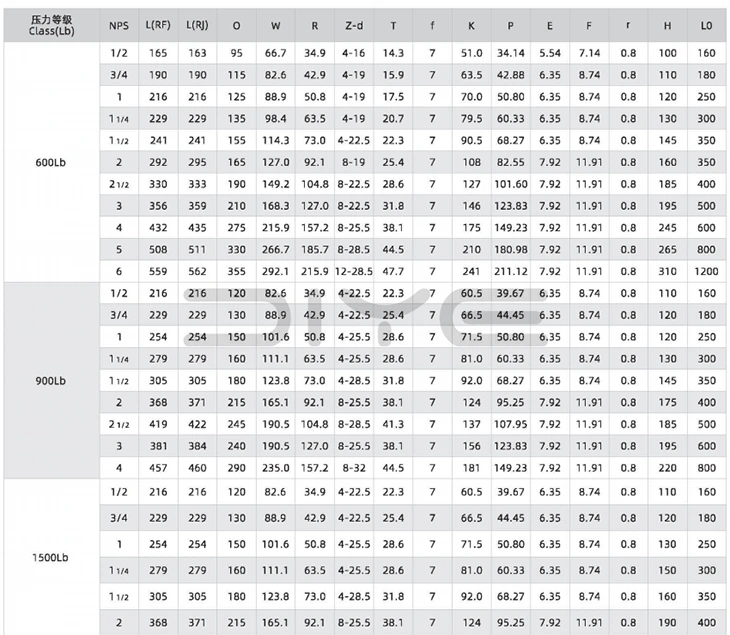

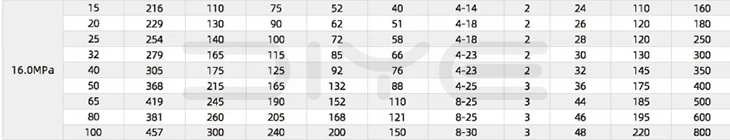

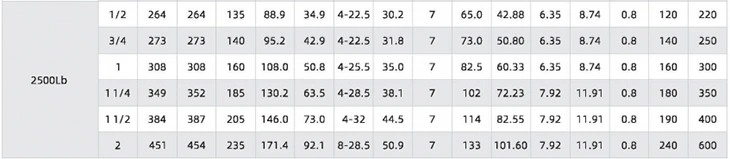

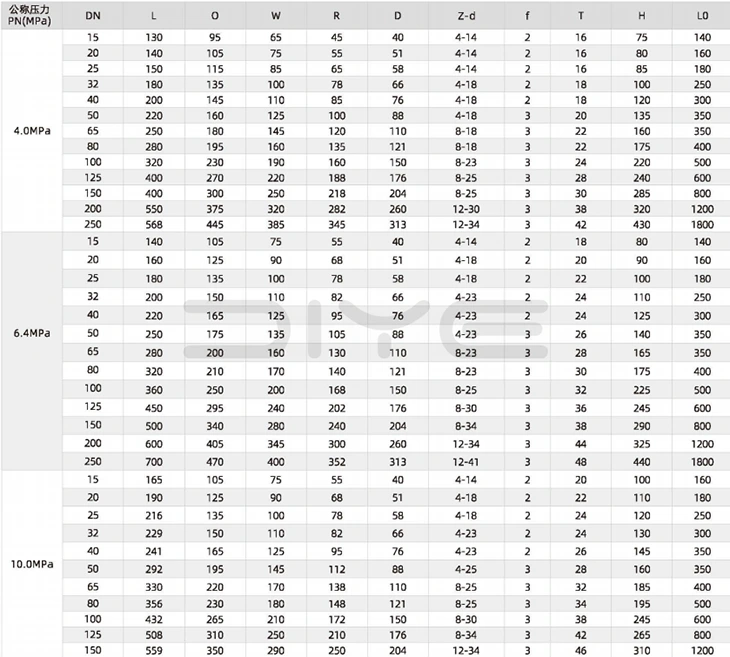

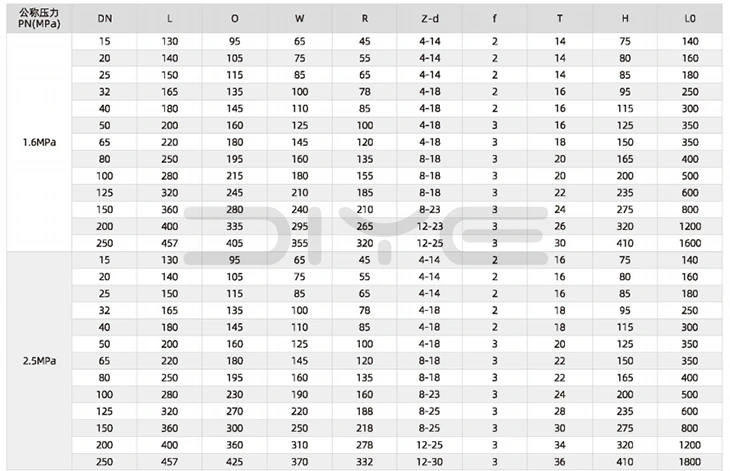

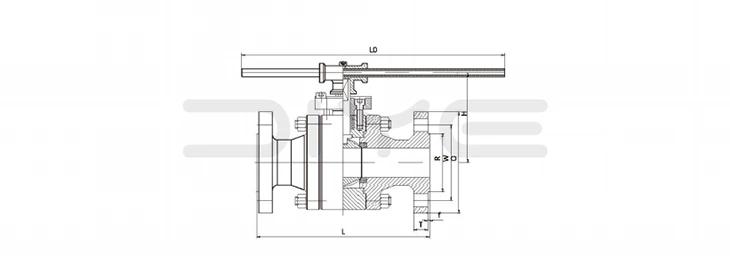

Parametro Teknikoak

Ohiko galderak

G: Presio handiko altzairuzko forjatutako bola-balbulak zero isurketa lor al dezake presio altuan?

A: Presio handiko lan-baldintzetarako egokia den zigilatzeko diseinu bikoitza hartzen du: ① Zigilatze nagusia: txertatutako balbula-eserleku elastikoen (PTFE/PPL/fluororubber) eta metalezko zigilu gogorraren konbinazioa hartzen du, balbula-eserlekuaren atzean O-ring batekin. Presio ertaina zenbat eta handiagoa izan, orduan eta estuagoa izango da balbula-eserlekuak baloia konprimitzen du, norabide biko zero isurketa lortuz eta API 6D "zero isurketa" estandarra betez; ② Balbula-zurtoinaren zigilatzea: behean muntatutako balbula-zurtoina + atzeko zigiluaren egitura + geruza anitzeko ontziratzeko zigilua hartzen du. Enbalatzea presio handiko grafito malgu bereziz edo PTFEz egina dago, balbula-zutoinaren isurketa ertaina saihesteko eta balbula-zurtoinaren tortsioa eta presio altuan askatzea saihesteko; ③ Diseinu antiestatiko/suaren aurkakoa: modelo batzuek malguki antiestatikoen barne dituzte. Zigilua erretzen denean, aldi baterako zigilatzea metal-metal kontaktuaren bidez lor daiteke, euskarri sukoi eta lehergarriekin lan baldintzetarako egokia.

G: Zein dira bola flotatzailearen eta bola finkoen egituraren arteko desberdintasunak Presio handiko altzairu forjatuaren bola-balbularen? Nola hautatu kalibrearen arabera?

A: ① Bola flotagarriaren egitura: kalibre txikietarako erabili ohi da (DN10 ~ DN50), pilotak ez du euskarri finkorik, eta zigilatzea baloia alde bakarreko balbularen eserlekuaren aurka sakatuz lortzen da presio ertainean. Egitura sinplea, irekitzeko eta ixteko momentu txikia eta kostu baxua du, ohiko presio handiko eta fluxu txikiko lan baldintzetarako egokia; ② Bola Egitura finkoa: normalean kalibre handietarako (DN65 ~ DN300) erabiltzen da baloia, goiko eta beheko balbulen zurtoinek finkoki eusten diote, ireki eta ixtean desplazamendurik gabe, presioarekiko egonkortasun sendoa, presio handiko, fluxu handiko eta maiz funtzionatzeko lan baldintzetarako egokia, balbula desformatzeko arriskua eraginkortasunez murrizten duena. Diye-k bola flotagarria edo bola finkoaren egitura pertsonaliza dezake bezeroaren beharren eta lan baldintzen arabera.

G: Zeintzuk dira altzairu forjatuzko presio handiko bola-balbula presio handiko lan baldintzetan instalatzeko funtsezko neurriak?

A: ① Brida-konexioa: Torlojuak presio handiko torloju bereziak izan behar dira, hala nola 35CrMoA/A193-B7, eta "diagonal uniformea ​​eta urratsez urrats estutzea" printzipioa onartuko da, balbula gorputzaren pitzadura saihesteko indar irregularraren ondorioz, eta momentuak araudi estandarrak beteko ditu; ② Fluxu ertaineko noranzkoa: berretsi balbula gorputzaren fluxuaren noranzkoaren marka bat datorrela fluxu ertaineko noranzkoarekin; ez dago murrizketarik atari osoko bola-balbulen fluxuaren norabidean; ③ Instalazio-ingurunea: saihestu kanpoko eguzki-argia eta euriaren eraginpean egotea, eta garbitu hodiaren ezpurutasunak instalatu aurretik, bola-nukleoa blokeatzea saihesteko; ④ Presio-probaren onarpena: instalazioaren ondoren tokiko presio-proba egingo da. Uraren presioaren probako presioa presio nominala 1,5 aldiz handiagoa da eta airearen presioaren presioa presio nominala 1,1 aldiz. Isuririk ez badago bakarrik erabil daiteke.
