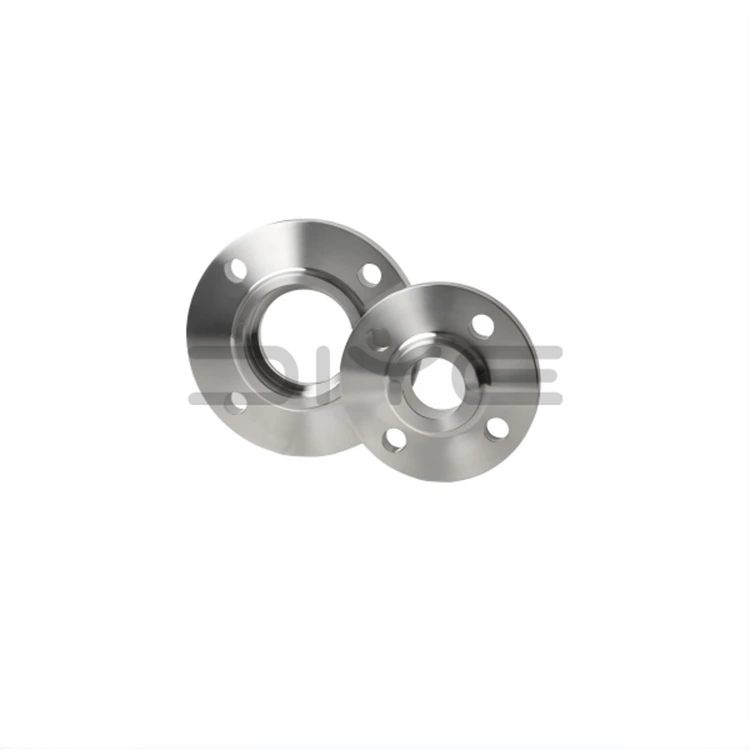

Socket Soldadura Brida

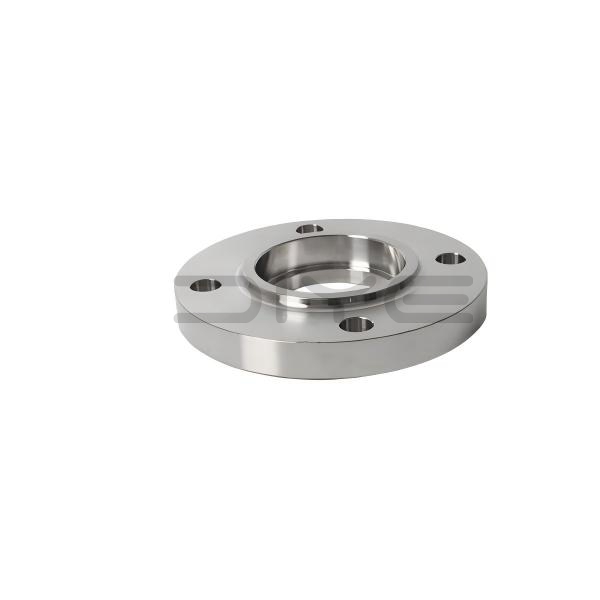

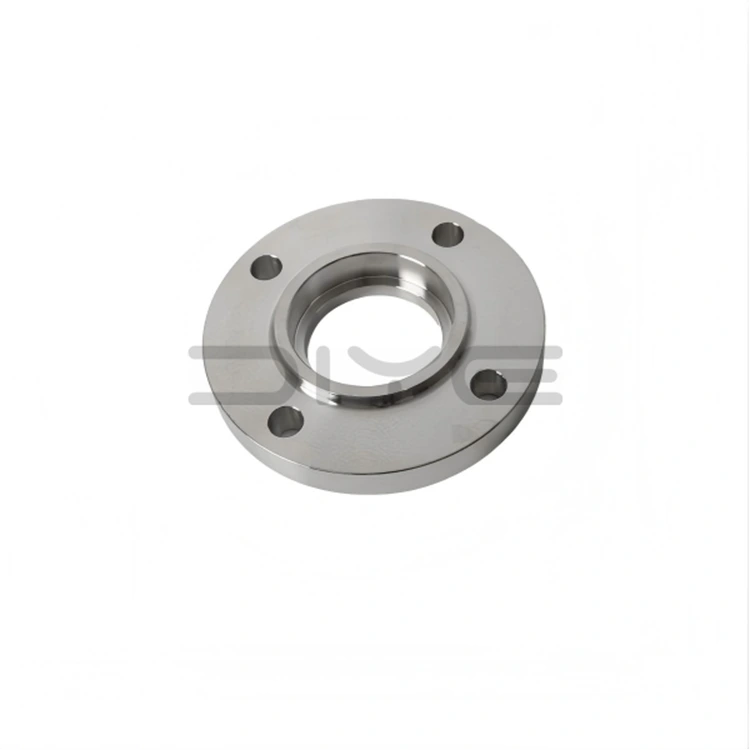

Socket Welding Flange lepoko forjatutako brida bat da, mutur batean barneko entxufearen zirrikitua duena. Instalazioan, altzairuzko hodia entxufean sartzen da eta kanpoko soldadura batekin bermatzen da, hodiaren muturra alakatzearen beharra edo ipurdiko soldadura atzeko plaka bat erabiliz. Produktuak batez ere ASME B16.5 arauen arabera fabrikatzen dira, 150 Klasetik 2500 Klaserako presio-kalifikazioak hartzen dituzte, diametro txikiko eta presio handiko hodi-sistemetarako desmuntagarri hobetsi diren konexioak eginez.

Estandar zigilatzeko gainazal motak

1. RF (Raised Face): industria-mota nagusiena, espiral zauritutako juntadurarekin eta PTFE-ko junkinekin bateragarria, funtzionamendu-baldintza orokorretarako egokia.

2. RJ (Ring Joint): Tenperatura altuko eta presio handiko baldintzetarako diseinatua, metalezko eraztun-juntadurarekin bateragarria.

3. MFM (Matching Face): juntagailuen higadura eta konpresioa saihesten ditu, zigilatzeko egonkortasuna hobetuz baldintza gogorretan.

Lan-printzipioa eta soldadura-prozesua

1. Hodiak sartzea: Sartu hodia entxufean barneko urratsarekin kontaktuan jarri arte, eta gero apur bat atzera egin hedapen termikoko argitasuna ahalbidetzeko.

2. Fillet Soldadura: Kanpoko soldadura etengabeak egin hodiaren kanpoko hormaren eta brida lepoaren elkargunean.

3. Zigilatzea eta Estresa Arintzea: Soldadurak egiturazko finkapena eta zigilatzea eskaintzen du; barneko sakeak dilatazio termikoa xurgatzen du, soldadura pitzadura saihestuz.

4. Saiakuntza ez-suntsitzaileak: soldadura PT sartze-probak egin daitezke diametro txikiko sistema kritikoen doitasun-zigilatzeko errendimendua ziurtatzeko.

Oinarrizko Egiturazko Abantailak

1. Socket Welding Flange autozentratua: Socket soldadura brida integratuak hodien lerrokatze automatikoa ahalbidetzen du, instalazioa erraztuz eta koaxialtasun handia bermatuz.

2. Forjatutako Egitura Integrala: pieza bakarreko forjatutako lepoaren diseinuak zurruntasun bikaina eta presio erresistentzia egonkorra eskaintzen ditu.

3. Soldadura eraginkorra eta erosoa: kanpoko soldadurak bakarrik behar dira, eraikuntza azkarra ahalbidetuz eta erabateko sartze soldadura behar ezabatuz.

4. Estres termikoaren babesa: hodiaren behealdean hedapen-hutsune bat eskaintzen da tenperatura altuko estres termikoa askatzeko eta junturaren hutsegitea saihesteko.

Zehaztapenak eta Material Aukerak

1. Tamaina estandarrak: DN15–DN50 nagusiki (NPS 1/2″–2″), diametro txikiko presio handiko sistemetarako optimizatuta.

2. Presioaren balorazioa: Gehien erabiltzen diren zehaztapenak 300/600 klasekoak eta gorakoak dira, presio ertain eta altuko baldintzetarako egokiak.

3. Material motak: ASTM A105 karbono altzairuan, 304/316L altzairu herdoilgaitzean, aleazio altzairuan eta tenperatura baxuko altzairu forjatuan eskuragarri.

Aplikazio-eszenatokiak eta zerbitzu-gaitasunak

DIYE VALVE Socket Welding flangs oso erabiliak dira petrolio eta gas, kimiko, energia sortzeko eta nazioarteko ingeniaritza proiektuetan. Tamaina estandarrak stockean eskaintzen ditugu, baita neurri ez estandarrak eta material berezietarako guztiz pertsonalizatutako soluzioak ere. Produktu bakoitzak jatorrizko fabrikatzailearen kalitate-ikuskapen-txostena, materialaren ziurtagiria, akatsak hautemateko datuak eta esportazio-dokumentuen multzo osoa ditu, mundu osoko hainbat proiekturen eskakizunak betetzea bermatuz.

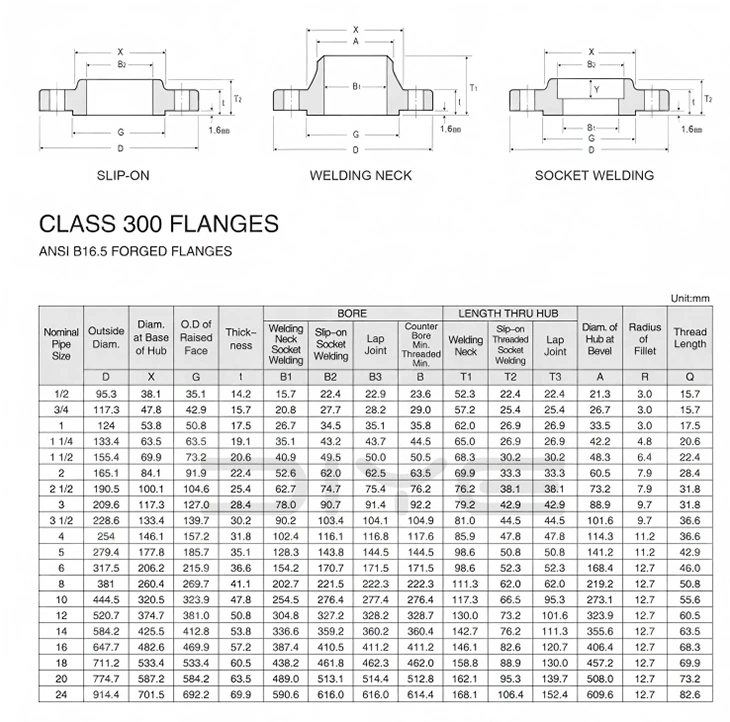

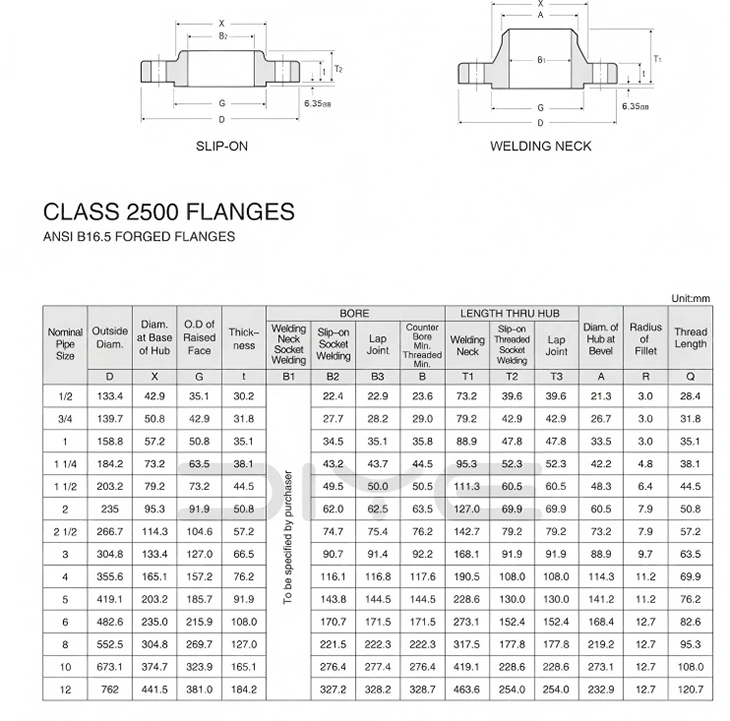

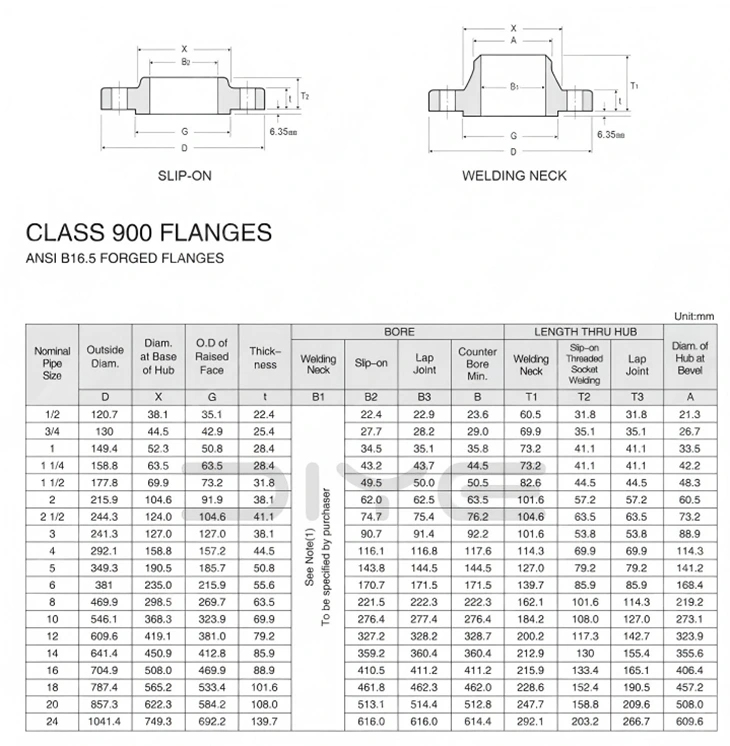

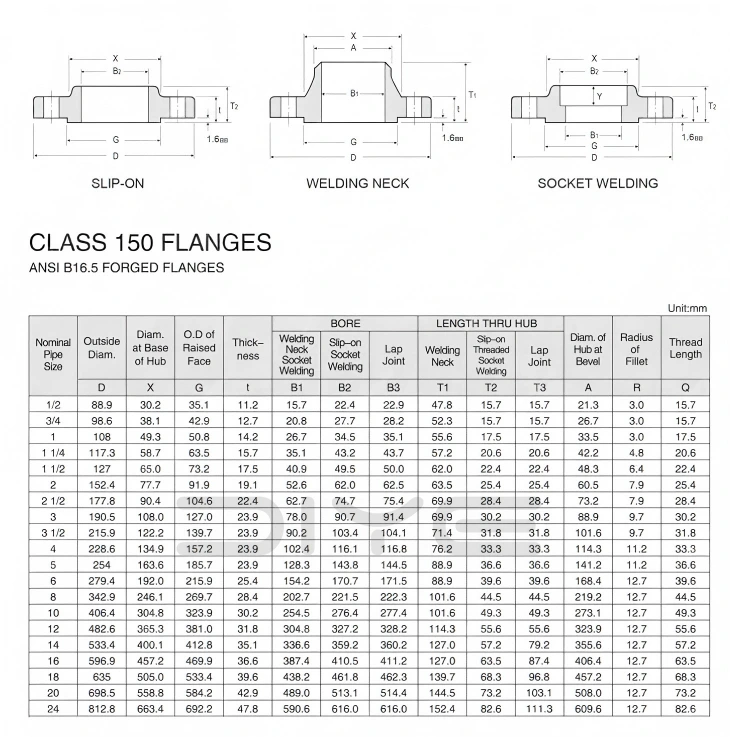

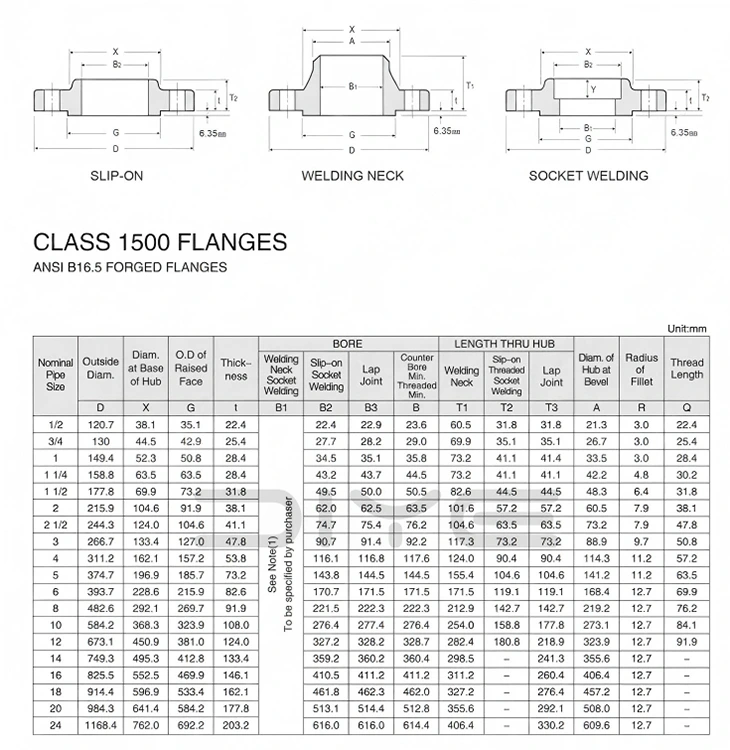

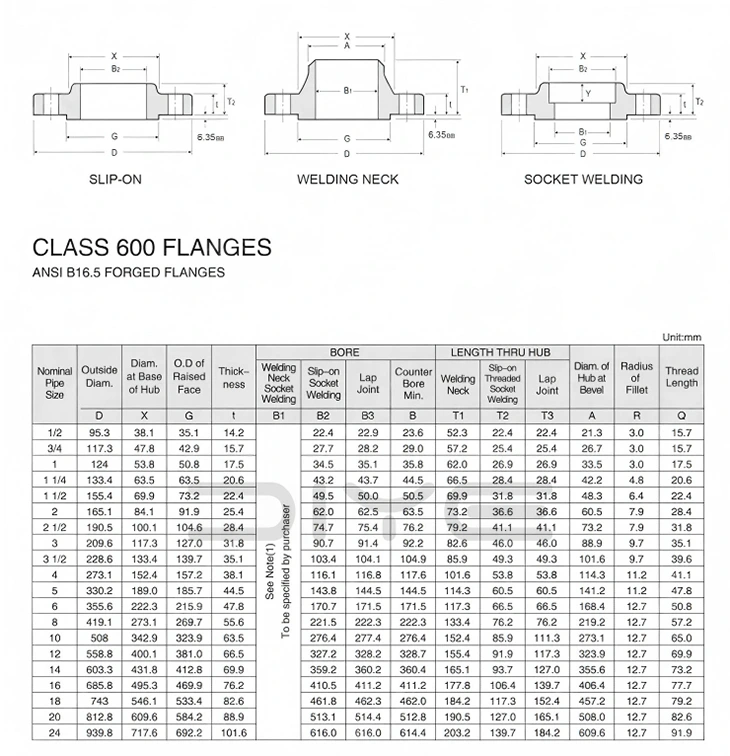

Parametro Teknikoak
